Plokštės gaminamos iš ne žemesnės kaip C40/50 klasės sunkiojo betono, armuojamos iš anksto įtemptais plieniniais lynais, išdėstant juos tempimo zonoje ir, esant reikalui, viršutinėje skerspjūvio zonoje.

PLOKŠČIŲ TIPAI, STANDARTINIAI SKERSPJŪVIAI

1 PKU 22-720-8 (žymėjimo pavyzdys)

1- Plokštės atsparumo ugniai klasė REI 60 (60 min.)
; 2- REI 90 (90 min.);
PKU – AB „ Ukmergės gelžbetonis“ ekstruziniu būdu gaminamų kiaurymėtųjų plokščių sutrumpintas pavadinimas.
22- Plokštės aukštis (cm).
720- Plokštės ilgis (cm).
8 – skaičiuotinė apkrova (be nuosavo svorio) (kN/m²).

Plokštės skerspjūvis	Plokštės tipas	Plokštės aukštis, mm	Plokštės plotis, mm	Didžiausias plokštės ilgis prie naudingos apkrovos 4kN/m²,m	Nuosavas plokštės svoris, kai betono tankis 2400kg/m3, (kg/m³)
	PKU 20	200	1200	9,04	245
	PKU 22	220	1200	9,55	290
	PKU 26.5	265	1200	11,83	340
	PKU 32	320	1200	14,25	375
	PKU 40	400	1200	16,4	425

Pagal užsakovo pageidavimą galima gaminti siauresnes plokštes, išilgai pjaunant, bet visada išlaikant tokias sąlygas:

• įtemptoji armatūra turi būti tolygiai paskirstyta per visą konstrukcijos plotį;
• kiekviename 1200 mm plotyje turi būti išdėstyti mažiausiai keturi įtempiamieji lynai;
• kiekvienoje konstrukcijoje, kurios plotis yra didesnis negu 600 mm ir mažesnis negu 1200 mm, turi būti išdėstyti mažiausiai trys įtempiamieji lynai;
• kiekvienoje 600 mm arba mažesnio pločio konstrukcijoje turi būti išdėstyti mažiausiai du įtempiamieji lynai.

Plokščių lubiniame paviršiuje išgręžiamos 10 mm skersmens skylės vandeniui pasišalinti iš kiaurymių.

STANDARTINIAI SKERSPJŪVIAI

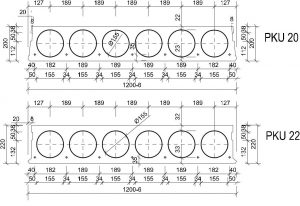

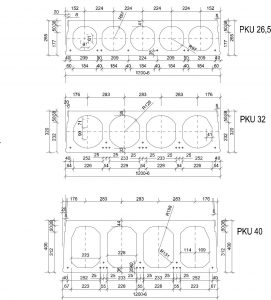

Nominalusis plokštės plotis yra 1200 mm, įskaitant išilginės sandūros tarp plokščių plotį. Galimi skerspjūvių aukščiai parodyti (1 pav.). Plokščių kraštai suformuoti taip, kad užtikrintų tolygų horizontaliųjų ir vertikaliųjų kirpimo jėgų perdavimą gretimiems elementams.

Dažniausiai konstrukcinis betono sluoksnis neliejamas. Tačiau dinaminėms ar didelėms koncentruotoms apkrovoms atlaikyti gali prireikti papildomo viršutinio betono sluoksnio, kurio storis – ne mažiau 40 mm, betono klasė – C 30/37. Monolitinio betono sluoksnį reikia įrengti tik užtaisant siūles tarp plokščių. Siūlėms naudojamas betono mišinys ne mažesnės, negu C 20/25 betono klasės.

PLOKŠČIŲ PJAUSTYMAS

Standartinis plokštės plotis – 1200 mm. Galima gaminti siauresnes plokštes, pjaunant jas išilgai. Parenkant pjovimo vietą turi būti laikomasi principo, kad plokštės laikomoji galia nebūtų mažesnė už šio tipo standartinio skerspjūvio plokštės stiprumą. Taip pat plokštės skerspjūvyje esanti armatūra turi būti išdėstyta simetriškai.

Rekomenduojamos plokščių pjūvių vietos pateiktos lentelėje.

Taip pat plokštės gali būti pjaustomos įstrižai, ne mažesniu nei 45º kampu.
